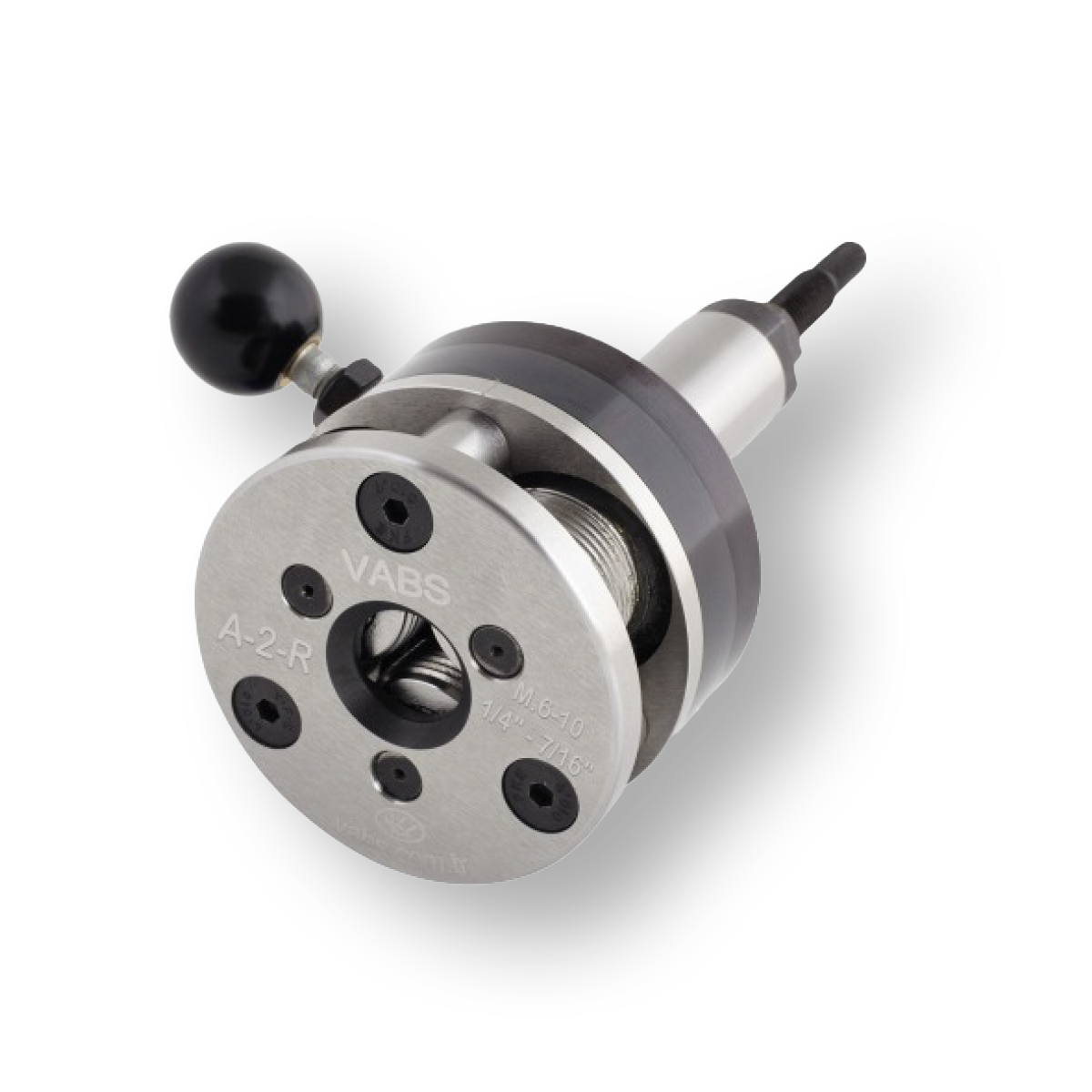

A2-NIR / M6-M10 Cabezal para Laminar Roscas
A2-NIR / M6-M10 Cabezal para Laminar Roscas - Imagen 2

A2-NIR / M6-M10 Vida Dişi Ovalama Aparatı, M6 ile M10 arasındaki boyutlara sahip ürünlere ovalama yöntemiyle diş çekme işlemi yapmak üzere özel olarak tasarlanmıştır. Bir VABS vida dişi çekme aparatı, aynı zaman da farklı standartlarda, diş boyutlarında ve hatvelerdeki ürünlere  vida dişi çekimi yapar. Ayrıca bu aparatlar, röle değiştirilerek tırtıl ve parlatma işlemleri için de kullanılabilir.

Farklı CNC makineleri ve döner sistemlerle tam uyumlu çalışan A2-NIR / M6-M10, çelikten titanyuma, alüminyumdan paslanmaz çeliğe kadar farklı sertlik ve kimyasal özelliklere sahip ürünlere diş çekme işlemi gerçekleştirebilir.

Bu aparat, dolu ve boru tipi ürünlere ve farklı boyutlardaki parçalara ovalama yöntemi ile diş operasyonu yapabilir.

Bu özellikleriyle kısa zamanda hem malzemeye mukavemet kazandırır hem de pürüzsüz bir yüzey elde edilmesini sağlar.



SKU: A2-NIR / M6-M10 Categoría: Etiquetas: , ,

Información adicional

zellik Değer Açıklama
İşlem TipiParlatma, Tırtıl, Vida OvalamaAçıklama Yok
Ürün TipiBoru, Dolu (Faturalı), Dolu (Faturasız)Açıklama Yok
Diş NormlarıBSFS, G, MF, NPT, NPTF, UN, UNEF, UNF, UNJ, UNJF, UNSAçıklama Yok
Malzeme ÇeşitleriTakım Çelikleri, İmalat Çeliği, Inconel 600, Otomat Çeliği, Titanyum, Paslanmaz Çelikler, Alüminyum, Bakır Alaşımları, Hastelloy, Inconel 600Açıklama Yok
Uyumlu MakinelerCNC Torna Tezgahları, CNC Freze, Kayar Otomat Tezgahları, Çok Milli Torna Tezgahları, Rovelver, Tranfer, Döner Sistem, Universal Torna, Matkap, Radyal MatkapAçıklama Yok
İlerleme Tipi (Lead Type)1K, 2KAçıklama Yok
Role Adedi3 RoleAçıklama Yok
Role TipiStandart Role, VK10 RoleAçıklama Yok

Descripción

A2-NIR / M6-M10 Vida Diş Ovalama Aparatı aşağıdaki tablolardaki standartlara uygun oluşturulan rolerle tam uyumlu çalışır.
Roscas ISO Metricas
 finas (mm)		 MF
Norma Diámetro Paso
MF 6 – 7 0,5
MF 7 – 8 0,5
MF 6 – 7 0,75
MF 8 – 9 0,75
MF 9 – 10 0,75
MF 10 – 11 0,75
MF 11 – 12 0,75
MF 8 – 9 1
MF 9 – 10 1
MF 10 – 11 1
MF 11 – 12 1
MF 10 – 11 1,25
MF 11 – 12 1,25
MF 12 1,5
Rosca Estándar
Americana (pulgadas)		 UN
Norma Diámetro TPI
UN 3/8 -7/16 32
Rosca Estándar
Americana (pulgadas)		 UNS
Norma Diámetro TPI
UNS 1/4 – 5/16 40
UNS 3/8 – 7/16 24
UNS 7/16 – 1/2 (1) 24
Rosca Americana
Fina (pulgadas)		 UNF
Norma Diámetro TPI
UNF 5/16 – 3/8 36
UNF 7/16 36
UNF 7/16 – 1/2 (1) 32
UNF 3/8 – 7/16 28
UNF 7/16 – 1/2 (1) 26
UNF 7/16 – 1/2 (1) 22
UNF 7/16 – 1/2 (1) 20
Rosca Extrafina
Americana (pulgadas)		 UNEF
Norma Diámetro TPI
UNEF 5/16 – 3/8 32
UNEF 7/16 – 1/2 28
Rosca Estándar Whitworth
Fina (pulgadas)		 BSFS
Norma Diámetro TPI
BSFS 1/4 – 5/16 32
BSFS 5/16 – 3/8 26
BSFS 5/16 – 3/8 32
BSFS 7/16 – 1/2 (1) 26
BSFS 7/16 – 1/2 (1) 20
Rosca Americana
NPT (pulgadas)		 NPT
Norma Diámetro TPI
NPT 1/8 27
NPT 1/4 18
Rosca Americana
NPTF Fina (pulgadas)		 NPTF
Norma Diámetro TPI
NPTF 1/8 27
NPTF 1/4 18
