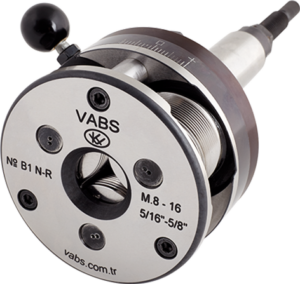

B1-DNIR / M8-M16 Cabezal para Laminar Roscas

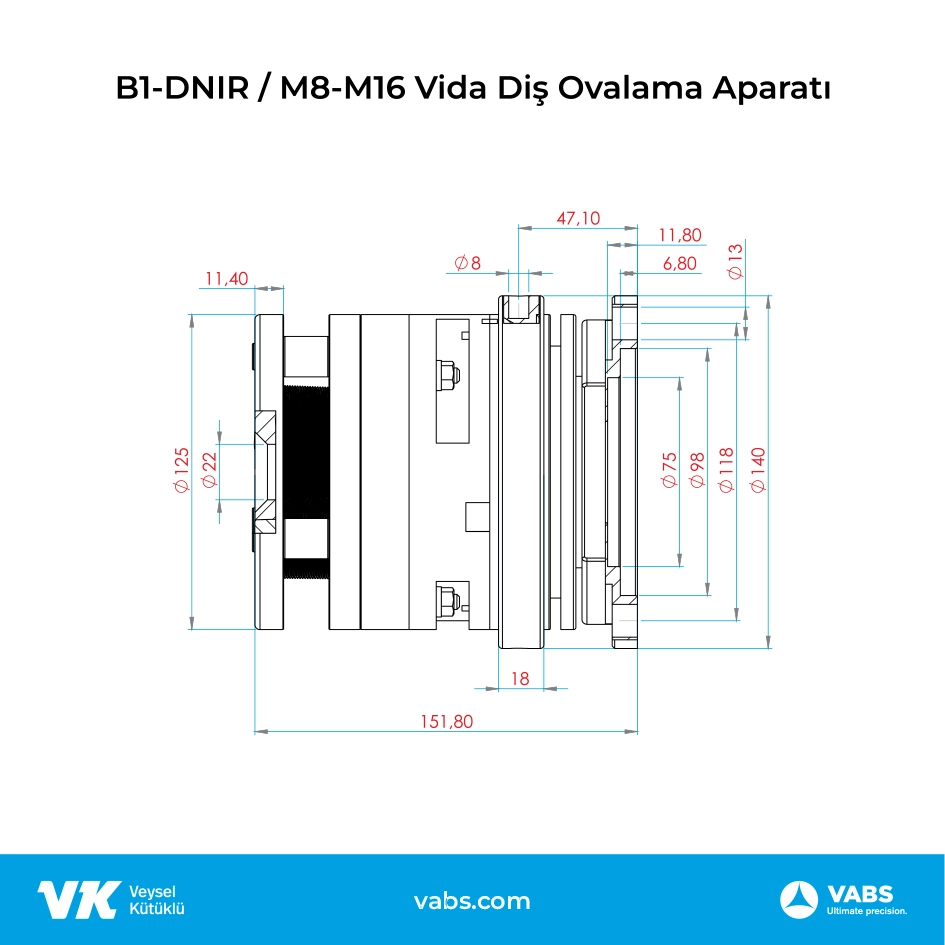

B1-DNIR / M8-M16 Cabezal para Laminar Roscas - Imagen 2

B1-NR / M8-M16 Vida Dişi Ovalama Aparatı, M8 ile M16 arasındaki boyutlara sahip ürünlere ovalama yöntemiyle diş çekme işlemi yapmak üzere özel olarak tasarlanmıştır. Bir VABS vida dişi çekme aparatı, aynı zaman da farklı standartlarda, diş boyutlarındave hatvelerdeki ürünlere  vida dişi çekimi yapar. Ayrıca bu aparatlar, röle değiştirilerek tırtıl ve parlatma işlemleri için de kullanılabilir.

Farklı CNC makineleri ve döner sistemlerle tam uyumlu çalışan B1-NR / M8-M16, çelikten titanyuma, alüminyumdan paslanmaz çeliğe kadar farklı sertlik ve kimyasal özelliklere sahip ürünlere diş çekme işlemi gerçekleştirebilir.

Bu aparat, dolu ve boru tipi ürünlere ve farklı boyutlardaki parçalara ovalama yöntemi ile diş operasyonu yapabilir.

Bu özellikleriyle kısa zamanda hem malzemeye mukavemet kazandırır, hem de pürüzsüz bir yüzey elde edilmesini sağlar.

SKU: B1-DNIR / M8-M16 Categoría: Etiquetas: , ,

Información adicional

zellik Değer Açıklama
İşlem TipiParlatma, Tırtıl, Vida OvalamaAçıklama Yok
Ürün TipiBoru, Dolu (Faturalı), Dolu (Faturasız)Açıklama Yok
Diş NormlarıBSF, BSW, G, Metrik, MF, NPT, NPTF, Rd, UNC, UNF, UNJ, UNJFAçıklama Yok
Malzeme ÇeşitleriTakım Çelikleri, İmalat Çeliği, Inconel 600, Otomat Çeliği, Titanyum, Paslanmaz Çelikler, Alüminyum, Bakır Alaşımları, Hastelloy, Inconel 600Açıklama Yok
Uyumlu MakinelerCNC Torna Tezgahları, CNC Freze, Kayar Otomat Tezgahları, Çok Milli Torna Tezgahları, Rovelver, Tranfer, Döner Sistem, Universal Torna, Matkap, Radyal MatkapAçıklama Yok
İlerleme Tipi (Lead Type)1K, 2KAçıklama Yok
Role Adedi3 RoleAçıklama Yok
Role TipiStandart Role, VK10 RoleAçıklama Yok

Descripción

B1-DNIR / M8-M16 Vida Diş Ovalama Aparatı aşağıdaki tablolardaki standartlara uygun oluşturulan rolerle tam uyumlu çalışır.
Metrik ISO İnce
Vida Dişi (mm)		 MF
Norm Çap Hatve
MF 8 – 10 0.5
MF 8 – 10 0,75
MF 10 – 12 0,75
MF 10 – 12 1
MF 12 – 14 1
MF 14 – 16 1
MF 16 – 18 (1) 1
MF 18 – 20 (1) 1
MF 14 – 16 1,25
MF 16 – 18 (1) 1,5
MF 18 – 20 (1) 1,5
MF 18 – 20 (1) 1,5
MF 20 (1) – 22 (1) 1,5
Amerikan Standart
Vida Dişi (inç)		 UN
Norm Çap TPI
UN 7/16 – 1/2 32
UN 1/2 – 9/16 20
UN 1/2 – 9/16 28
UN 1/2 – 9/16 32
UN 9/16 – 5/8 20
UN 9/16 – 5/8 28
UN 9/16 – 5/8 32
UN 5/8 -11/16 (1) 16
UN 5/8 -11/16 (1) 20
UN 5/8 -11/16 (1) 28
UN 3/4 (1) -13/16 (1) 16
Amerikan İnce
Vida Dişi (inç)		 UNF
Norm Çap TPI
UNF 9/16 – 5/8 18
UNF 11/16 (1) – 3/4 (1) 16
Amerikan Ekstra ince
Vida Dişi (inç)		 UNEF
Norm Çap TPI
UNEF 5/16 -3/8 32
UNEF 3/8 – 7/16 32
UNEF 7/16 – 1/2 28
UNEF 9/16 – 5/8 24
UNEF 5/8 – 11/16 (1) 24
UNEF 11/16 (1) – 3/4 (1) 20
UNEF 3/4 (1) – 13/16 (1) 20
UNEF 13/16 (1) – 7/8 (1) 20
İngiliz İnce
Vida Dişi (inç)		 BSFS
Norm Çap TPI
BSFS 5/16 -3/8 32
BSFS 7/16 – 1/2 26
BSFS 1/2 – 9/16 20
BSFS 1/2 – 9/16 26
BSFS 9/16 – 5/8 20
BSFS 9/16 – 5/8 26
BSFS 5/8 – 11/16 (1) 20
BSFS 5/8 – 11/16 (1) 26
BSFS 3/4 (1) – 13/16 (1) 26
BSFS 3/4 (1) – 13/16 (1) 16
BSFS 3/4 (1) – 13/16 (1) 20
BSFS 13/16 (1) – 7/8 (1) 20
İngiliz Standart Boru
Vida Dişi (inç)		 G
Norm Çap TPI
G 1/8 28
G 1/4 19
G 3/8 (1) 19
G 1/2 (1) 14
Amerikan Konik
Boru Vida Dişi (inç)		 NPT
Norm Çap TPI
NPT 1/8 27
NPT 1/4 18
NPT 3/8 18
Amerikan Contalı Konik
Boru Vida Dişi (inç)		 NPTF
Norm Çap TPI
NPTF 1/8 27
NPTF 1/4 18
NPTF 3/8 18
